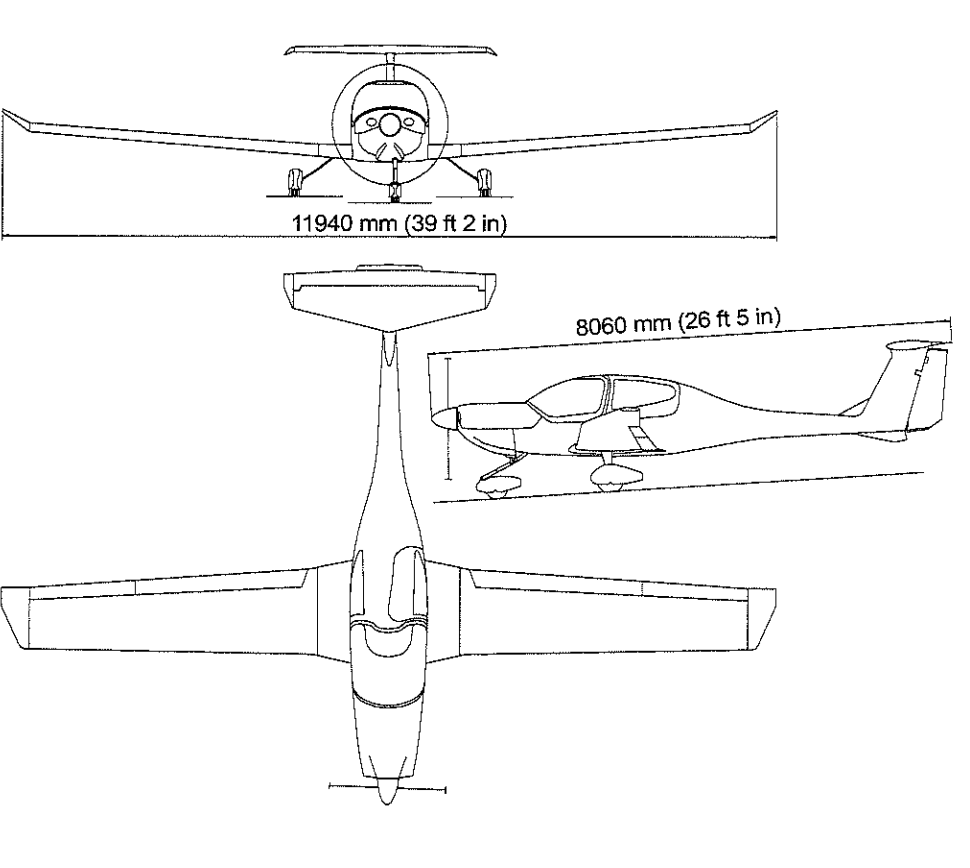

Dimensions de l'aéronef

Dimensions générales

Envergure : 11.94 m
Longueur : 8.06 m
Hauteur : 1.97 m

Ailes

Profil d'aile : Wortmann FX 63-137/20–W4
Surface portante : 13.54 m²
Corde aérodynamique moyenne : 1.121 m
Allongement : 10.53
Dièdre : 5°
Flèche du bord d'attaque : 1°

Ailerons

Surface (gauche + droit) : 0.654 m²
Volets Surface (gauche + droit) : 1.56 m²

Empennage horizontal

Surface : 2.34 m²
Surface de la gouverne de profondeur : 0.665 m²
Angle d'incidence : -3°/référence horizontale du fuselage

Empennage vertical

Surface : 1.60 m²
Surface de la gouverne de direction : 0.47 m²

Train d'atterrissage

Voie : 2.97 m
Empattement : 1.68 m
Roue avant : 5.00-5; 6 PR,120 mph
Roues principales : (a) 6.00-6; 6 PR,120 mph (b) 6.00-6; 8 PR,120 mph (c) 15x6.0-6, 6 PR, 120 mph (OÄM 40- 124; autorisé seulement avec les jambes de train principal de 18 mm d'épaisseur (MÄM 40-123)
